一、概述
概述及用途：
ZLDL-HPD-多功能諧波保護器主要是基于電力網絡中的電壓畸變對于用戶設備的危害而設計制造的，由于功率的轉換而導致配電系統污染的問題早在20 世紀60 年代就被許多專家意識到，如：醫療設備、中頻爐、點焊機、照明控制系統、計算機、電視機、電動機調速設備、不間斷電源、數控機床、整流器等等，這些非線性用電設備產生的諧波，它可導致配電系統本身或聯接在該系統上的設備故障。公司生產的諧波保護器，它能有效的將諧波消除在發生源，自動消除以及抑制對用電設備產生的高次諧波和高頻噪聲、脈沖尖峰、電涌等干擾，能夠凈化電源、保護用電設備和功率因數補償設備、防止保護裝置的誤跳閘，從而保護用電設備正常、安全、高效地運行。
優勢：消除或抑制諧波通常的做法是加裝“有源濾波器”，但有源濾波器成本相對較高，不適用于配電支路的諧波消除，基于這一點，公司引用技術結合多年的實踐經驗，成功開發了多功能諧波保護器，該諧波保護器采用了超微晶合金材料，保障器件持久的可靠性能，具有體積小、外觀精美、使用壽命長、價格低等優勢。多功能諧波保護器本身幾乎不耗電，而且采用諧波保護減少了用電設備的故障率和機器誤操作，全面克服了由于諧波污染引起的設備誤動作。具有正弦波跟蹤能力和限壓限幅功能，消解部分內部浪涌，抑制高次諧波，降低能耗，潔凈用電環境，提高用電設備壽命與安全。
二、命名規則

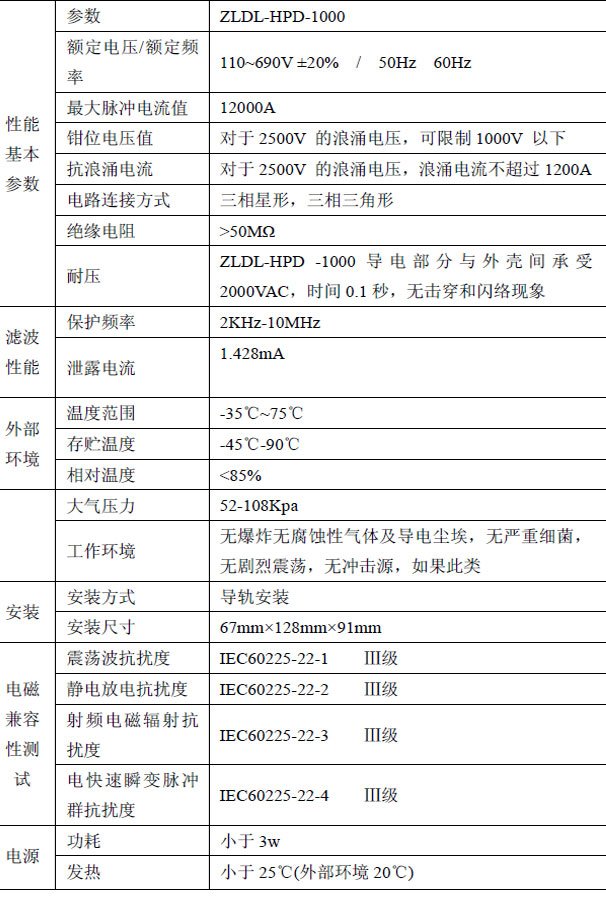

三、技術參數
四、高次諧波的主要危害
1.使設備（如PLC、音響、醫療設備、繼電保護、測量儀表、電力電子器件、計算機系統、精密儀器等）運轉不正?；虿荒苷_操作；
2.產生諧波損耗，使用電設備效率降低；
3.加速電氣設備絕緣老化，使其容易擊穿，從而縮短它們的使用壽命；
4.引起串聯諧振及并聯諧振，放大諧波，造成危險的過電壓或過電流；
5.干擾通訊系統，降低信號的傳輸質量，破壞信號的正確傳遞，甚至損壞通信設備。
五、產品特點及功能
產品特點
1.采用超微晶體合金材料的特別電路；
2.對高次諧波、高頻噪聲、脈沖尖峰、電涌等干擾有抑制和吸收作用；
3.隨時跟蹤電壓、電流波形，矯正因諧波影響而產生畸變的電壓、電流波形；
4.減少了用電設備的故障率和機器誤操作，會面克服了由于諧波污染引起的高頻干擾；
5.無源并聯在電路中，裝置本身幾乎不耗電，具有超高的經濟效益；
6.結構設計合理，接線簡單，安裝調試方便。
功能
1. ZLDL-HPD -1000 專門針對控制設備提供諧波保護；
2. ZLDL-HPD -1000 大大減少計算機、PLC、DCS 等設備的死機；
3. ZLDL-HPD -1000 提高計算機、PLC、DCS 通信設備的壽命；
4.減少互聯網等通信網絡阻塞；
5.減少計算機、PLC、DCS、EIB 等設備因諧波運行紊亂的問題；
6.保護功率因數補償設備；
7.防止保護裝置的誤跳閘。

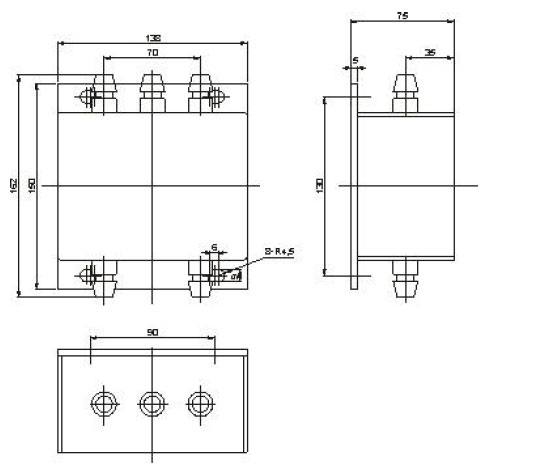

產品尺寸

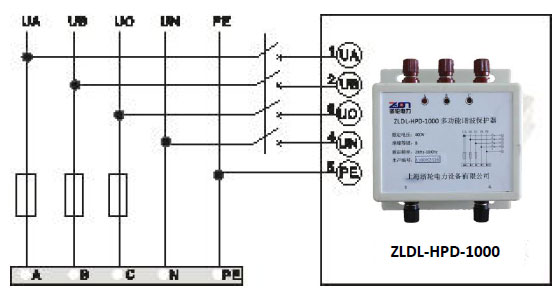

接線圖
六、主要應用領域及應用范圍
應用領域
1.計算機電子設備、PLC、DCS、電器等芯片死機，壽命大幅縮水；
2.電源凈化、可以消除諧波、尖峰雜波、電路噪音和靜電等干擾；
3.屏幕頻閃；
4.燈光頻閃；
5.數據網絡堵塞；
6.功率因數補償設備所產生的問題；
7.特殊(長)線路或投切重負載時的問題；
8.保護裝置的誤跳閘；
9.由于電質量惡劣導致用電裝置電能利用效率降低，用電量增加，造成不必要的電費支出；
10.在一些諧波較小，但要求很高的場合(諧波敏感型或小功率設備)，ZLDL-HPD-1000 也可單獨使用。
應用范圍
1.機場：主控室、計算機房、廣播系統、EIB 燈光調光系統等；
2.醫院：ICU(重癥加強護理病房)、MRI(磁共振成像)、手術室、醫學成像室、放療科等；
3.劇場/體育館：解決由于諧波造成的EIB 調光設備及其它控制設備的損壞；
4.學校：精密實驗室、機房、網絡中心；
5.研究所：精密儀器、機房、及其它高精密設備集中區；
6.大型商場：解決由于節能燈大量應用造成的諧波問題
7.銀行：計算中心、營業部計算機、安防系統；
8.稅務/工商：大型計算機中心等；
9.電信機房：移動基站；
10.工廠：生產線的PLC、計算機控制設備、高精度車床、PCS系統、計量稱重等系統；
七、ZLDL-HPD-1000 的安裝
ZLDL-HPD-1000 的安裝過程必須由專業電氣工作人員進行。安裝時應對每個接頭進行檢查以其牢固不得松動，如果接頭不牢固，會使該裝置不能正常運行。安裝時，工作人員將可能要帶電工作。當帶點安裝時，要一直戴好低壓手套，應特別小心不能讓任何供電電線接觸到與供電相連的端子意外的任何東西。應特別小心不使工具在供電的電線和接地之間(如金屬、零線或白色線、接地或綠色線或你自己接通。)如果供電電線與接地線接通，則電線將起弧，并產生爆炸作用。它會損壞設備和/或傷害安裝人員和/或燒毀變壓器內熔絲。請切記戴好低壓手套，特別小心，安全的安裝取決于安裝人員的認真安裝。電線連接：帶上低壓手套，首先將雙色線(綠色和黃色)接到接地排上，接著將白色線接到零線連接排上，然后將三根黑色線分別接到空氣開關一邊的三個接線孔中，擰緊螺絲。非常小心地從空氣開關另一邊的三個接線孔中引出三根黑色導線(1×64/0.2)分別連接到火(相)線A 相、B 相、C 相的接線排上。千萬不得將黑色線接于
三角型系統的高壓引線上。
八、應用案例
1、ZLDL-HPD-1000 全面諧波保護在醫院的應用
由于高次諧波的存在，操作人員在工作中經常遇到這些醫療儀器和設備出現故障，輕則出現數據差錯、圖像模糊、信息丟失，工作受到干擾。重則硬件突然損壞，軟件遭到沖擊，儀器設備無法繼續正常工作。特別是檢測人體生物電信號的儀器設備，如心電圖機、腦電圖機、心電監護儀、超聲診斷儀等直接接觸人體的儀器設備，由于信號非常的微弱，如果受到干擾，就會在檢測結果如波形、圖形、圖像上疊加一種類似于某些病變的畸變(諧波)造成誤診，同時還會引起微電擊，嚴重時還有生命危險。因此在使用這些醫療儀器設備時，應采取諧波保護措施，儀器設備的安全。
技術的ZLDL-HPD -1000(Harmonic Protect iveDevice)諧波保護裝置能吸收各種頻率各種能量的諧波干擾，將諧波消除在發生
源，自動消除對用電設備產生的隨機高次諧波和高頻噪聲、脈沖尖峰、電涌等干擾。
ZLDL-HPD -1000 應用范圍
1) 手術室：手術室中有電刀，除顫器、心電圖機等，諧波污染會造成心電圖機輸出數據改變和計數器軟件故障等。
2) ICU(重癥監護病房)：ICU 病房在給病人提供支持治療時，必須在病人附近同時安放和使用許多醫療設備，如心電監護儀、多功能呼吸機、心電圖機、起搏器等。諧波污染嚴重而且復雜，更應采取諧波保護措施。針對特殊設備單獨配置設備。
3) 放療科：放療科中移動式放射劑量測量系統（如速率計、校準室等）若遭受高次諧波干擾，它們內嵌的電子元件可能記錄噪聲并改變數據輸出。針對儀器配置設備。
4) 醫學成像室：計數儀、移動式X 射線機等易受高次諧波干擾而改變數據輸出。
2、全面諧波保護在智能建筑的應用
為適應現代社會信息化與經濟全球化的需要以及隨著計算機技術、通信技術和控制技術的日新月異，智能建筑中使用了大量的現代化用電設備和裝置如通訊系統、計算機、網絡控制設備、變頻空調、各種數碼辦公設備、燈光調控、消防系統、監控系統等。惡劣的諧波環境對保證系統和設備的安全正常運行造成了較大的威脅。電子計算機、微處理器以及其它電子儀器設備普遍存在著絕緣強度低、對諧波環境要求高、過電壓耐受能力差的弱點。高次諧波污染往往使得這些高靈敏的電子系統在運行時，經常出現程序運行錯誤、數據錯誤、時間錯誤、死機、無故重新啟動，甚至造成用電設備的永久性損壞，給人們的工作和日常生活造成了巨大損失。
在消除或抑制諧波危害方面，智能建筑系統以往只是采取一些防范措施，如根據負載確定電力變壓器額定容量時，考慮諧波畸變而留有余量；為易受干擾設備加裝線路濾波器等，無法從根本上消除諧波危害。ZLDL-HPD-1000(Harmonic Protective Device)諧波保護裝置能吸收各種頻率各種能量的諧波干擾，將諧波消除在發生源，自動消除對用電設備產生的隨機高次諧波和高頻噪聲、脈沖尖峰、電涌等干擾。
智能建筑中ZLDL-HPD-1000 諧波保護裝置的應用范圍
智能建筑一般為一級或二級負荷，由電業供給兩回高壓線路，ZLDL-HPD-1000 諧波保護器柜一般設在變電所低壓開關柜列的末端，每回路宜各配置一套ZLDL-HPD-1000 諧波保護器柜，一般智能建筑低壓主接線為單母線分兩段接線。在該情況下，ZLDL-HPD-1000 柜應設在兩段母線的低壓開關柜柜列末端，采樣點與注入點參見典型設計方案圖。
3、全面諧波保護在電視臺/劇場/會堂的應用
電視臺/劇場/會堂設備造成的諧波污染：目前，高科技的產品使人們盡情地享受著各種視覺、聽覺所給予的樂趣。然而，由此而帶來的照明光污染、電磁輻射污染、高次諧波污染等對人體有害的“聲、光、電病毒” ，往往被人們所忽視。民用建筑電氣設備中存在著眾多的非線性特性負載高次諧波源，如：熒光燈、氣體放電燈、計算機、UPS 裝置、電子調速裝備、軟起動設備等。尤其在劇場電氣設備中，舞臺燈光的可控硅調光裝置引起的電流波形畸變，使高次諧波問題尤為嚴重。高次諧波污染不僅常常引發供電設施以及用電設備的故障，而且會造成電能的浪費。電視臺/劇場/會堂照明光源大多為熒光燈、金屬鹵化物燈等氣體放電類電光源，這些光源和舞臺電腦調光燈等屬于非線性電氣設備，因此在運行時會產生高次諧波，造成頻閃、電纜發熱，從而對通信、有線電視等弱電回路產生雜音；對精密的數字控制系統產生干擾，甚至產生故障。因此需要采取相應的高次諧波保護措施。
目前劇場使用的可控硅調光裝置，多采用移相調壓，會引起電流波形畸變，高次諧波系列分量增大，通過調光配電線路構成對可控硅觸發電路的相互干擾和音視頻等系統的干擾。針對電視臺/劇場/會堂存在的諧波問題，公司建議方案如下：
1) 采用電力側諧波與用戶側諧波同時治理的方案。
由于電視臺/劇場/會堂特殊情況，諧波分布比較廣，而且均造成了一定的危害：
——電力側諧波造成電容器的多次燒毀
——用戶側諧波造成iBus 等精密控制設備的多次燒毀
所以必須同時治理電力側諧波與用戶側諧波。
2) 采用靠近諧波源的方式。
3) 根據在國外的經驗，iBus 等精密控制設備的燒毀說明用戶側諧波較為嚴重，所以在重要的設備處加強諧波保護。
電視臺/劇場/會堂中ZLDL-HPD-1000 諧波保護裝置的應用范圍
電視臺/劇場/會堂一般為一級或二級負荷，由電業供給兩回高壓線路，ZLDL-HPD-1000 諧波保護器柜一般設在變電所低壓開關柜列
末端，每回路宜各配置一套ZLDL-HPD-1000 諧波保護器柜，一般電視臺/劇場/會堂低壓主接線為單母線分兩段接線，在該情況下，
ZLDL-HPD-1000 柜應設在兩段母線的低壓開關柜柜列末端，采樣點與注入點參見典型設計方案圖。
4、全面諧波保護在工業企業的應用
在當今的工業企業中，為了提高生產率，采用了大量的電動機設備和智能控制設備。例如變壓器、電動機、變頻器、PLC 控制器、整流器、交直流換流設備和電子電壓調整設備等等。這些設備及控制器的選用，大大提高了工業的生產率，節約了成本，但是它們同樣也是諧波產生的首要來源，而且其本身對電能質量的要求也很高。
由于高次諧波的存在，工廠里經常會遇到如下問題：
1) 對變壓器的影響：諧波電壓可使變壓器的磁滯及渦流損耗增加，使絕緣材料承受的電氣應力增大，而諧波電流使變壓器的銅耗增加，這種危害對換流變壓尤為嚴重，因為交流濾波器通常裝在交流側，諧波電流仍通過換流變壓器，濾波器對它不起作用。
2) 對電容器和電纜的影響：在諧波電壓作用下，使電容器產生額外的功率損耗。電容器對供電系統其它部分產生串聯、并聯諧振，可能發生危險的過電壓及過電流，這往往引起電容器熔絲熔斷或使電容器損壞。在諧波電壓作用下，電纜的介質損耗也增加。使電力電纜絕緣損壞，電纜發生單相接地故障的次數明顯增加。
3) 對斷路器運行的影響：諧波含量較多的電流將使斷路器的分斷能力降低。當存在嚴重的諧波電流時，某些斷路器的磁環線圈不能正常工作。
4) 對輸電線的影響：當諧波電流流過輸電線(電纜)時，導線的直徑愈大，因集膚效應而使諧波頻率下的電阻增大，諧波產生的附加損耗也愈大，同時引起無功功率增大，功率因數下降。
5) 嚴重干擾控制設備：在畸變電源供線性負荷時，控制設備的運行會受到干擾，通常表現為死機、誤動、重啟，帶來巨大的經濟損失。諧波保護裝置能吸收各種頻率各種能量的諧波干擾，將諧波消除在發生源，自動消除對用電設備產生的隨機高次諧波和高頻噪聲、脈沖尖峰、電涌等干擾。
ZLDL-HPD-1000 應用范圍
1) 智能控制系統如PLC、DCS 等的電源處：保證控制電源平穩，控制系統穩定運行，避免死機及誤動作等情況。
2) 重要的PLC 控制器電源旁：PLC 等控制設備受到干擾會導致誤動、死機、壽命縮短及被控設備抖動等現象。根據設備的重要情況，重要的設備還可以再就近配置設備。建議選型方案（典型設計方案）

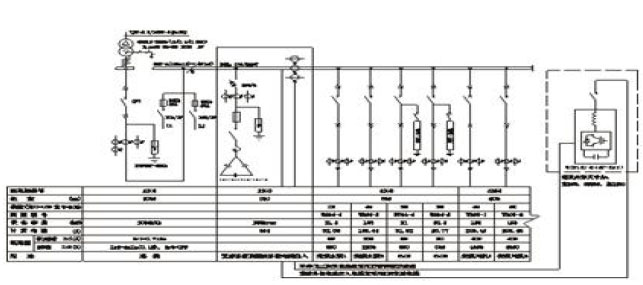

某工程配置ZLDL-APF 及ZLDL-HPD-1000 的低壓配電系統圖（局部）
說明：
1.本圖系采用ZLDL-APF ,ZLDL-HPD-1000 構成兩級保護體系。其中ZLDL-APF 濾除電力側諧波，ZLDL-HPD-1000 濾除用戶側諧波；
2.本方案為推薦方案；
3.圖中諧波保護器ZLDL-HPD-1000 用于PLC 等重要控制設備的諧波保護，本身不帶電源開關，建議與被保護設備同柜布置；
4.在有大量精密儀器的現場，如CT 機，心電圖等部門，建議單獨裝配ZLDL-HPD-1000；
5.大樓及商業建筑可在每一層的配電柜中選用一臺或多臺ZLDL-HPD-1000 諧波保護器。
理想的供電應是單一恒定頻率與規定幅值的穩定電壓。但隨著各種多功能用電設備的不斷更新，這些非線性電氣設備使電網電壓、電流波形實際上是不同程度畸變的非正弦波。非正弦波含有會直接對用戶設備及人體產生危害的高次諧波。
由于電子計算機、微處理器以及其他電子儀器設備普遍存在對供電電源的諧波質量要求很高的特點，由于高次諧波的存在，使得這些高靈敏的電子系統中運行時，經常出現程序運行錯誤、數據錯誤、時間錯誤、死機、無故重新啟動甚至造成用電設備永久性損壞，給人們的工作和日常生活造成了巨大損失。一般設備在“瞬變”發生頻次20萬次／小時狀態下工作，電子設備壽命會縮短40%，電機設備壽命會縮短30%，照明設備壽命會縮短35%~45%0據統計，電子設備的故障有75%是由于瞬變和浪涌造成的o基本上每當一個電感性負荷被切斷時，就會有比正常電壓的峰值高很多倍的用戶側高次諧波產生。
ZLDL-HPD-1000多功能諧波保護器正是針對用戶側高次諧波(2kHz-lOMHz)的污染，為用電設備提供諧波保護，改善越來越惡劣的電能質量的設備。
ZLDL-HPD-1000多功能諧波保護器采用了超微晶合金材料的特別電路，對用電設備產生的隨即用戶側高次諧波和高頻噪聲、尖峰脈沖等干擾具有抑制和吸收作用；隨時跟蹤電源波形，瞬時濾除電源中的尖峰、用戶側諧波、雜波，矯正因諧波影響而產生畸變的電源波形；對噪聲進行消化，改善電源波形，使電網電源波形變得光滑清潔，即提高了電網質量，又保證了儀器設備的正常運行。
ZLDL-HPD-1000符合IEC61000-4-5．IEC60939-1-2等標準。
高次諧波的主要危害
(1)使設備（如PLC、音響、醫療設備、繼電保護、測量儀表、電力電子器件、計算機 系統、精密儀器等）運轉不正?；虿荒苷_操作；
(2)產生諧波損耗，使用電設備效率降低；
(3)加速電氣設備絕緣老化，使其容易擊穿，從而縮短它們的使用壽命；
(4)引起串聯諧振及并聯諧振，放大諧波，造成危險的過電壓或過電流；
(5)干擾通訊系統，降低信號的傳輸質量，破壞信號的正確傳遞，甚至損壞通信設備。
YXDQHPD諧波保護器的作用
ZLDL-HPD-1000多功能諧波保護器在消除了諧波的同時，減少了導體的集膚效應，避免了導體的溫度升高，使變壓器的銅損、鐵損大為降低，減少了不必要的能耗。同時，ZLDL-HPD-1000多功能諧波保護器還消除了對用電設備破壞性的用戶側諧波、尖峰信號等雜波，從而使各相電路中的電流、電壓趨于平衡，相位差保持一致，充分發揮了各類設備的設計功能，以達到不浪費電能的目的。
ZLDL-HPD-1000多功能諧波保護器采用高科技產品超微晶合金材料，即可以降低由于儀器設備產生用戶側高頻諧波和高頻噪聲防止用電設備產生的污染進入到電網中，同時又能防止電網中高頻率諧波、和高頻噪聲、用戶側諧波、尖峰瞬變等污染進入到儀器設備，干擾儀器設備的運行。在2kHz—lOMHz頻段內有較好的濾波吸收效果，達到提高電能質量的效果。
采用ZLDL-HPD-1000多功能諧波保護器解決了設備遇到的眾多問題
◆自動保護用電設備
由于設備自身產生的接地電流在設備和真實地之間會引發一個電壓降，當噪聲頻率比較高的時候，很容易噪聲計算機電子設備、PLC、電機電器等電腦死機。
ZLDL-HPD-1000能自動消除具有破壞性的高次諧波，高頻噪聲、用戶側諧波、尖峰瞬變等．用電設備的使用壽命。
◆凈化電源
ZLDL-HPD-1000多功能諧波保護器具有很強的抑制和消除能力，可消除99%的因各種諧波引起的電壓、電流的畸變，防止諧波引發的計算機屏幕頻閃，以及由于開關、短路、負載變化引起的燈光頻閃。
◆提高IT設備諧波環境，防止數據網絡堵塞
IT設備是精密性的設備，對各種頻率的干擾十分敏感，有高次諧波引起的電壓畸變將嚴重影響IT設備質量，使通信線路比特錯誤率大大提高，甚至可以高到使整個網絡癱瘓。
◆保護功率因數補償設備
高次諧波頻率可能和雜散的電網電感及功率因數補償(PFC)設備組合的諧波頻率形成并聯諧振回路，諧振電路引起的諧波放大使電壓和電流波形畸變更為嚴重，從而導致設備過早 出現故障。ZLDL-HPD-1000消除了諧波污染，功率因數補償設備的使用壽命
◆防止保護裝置的誤跳閘
諧波電流會導致斷路器誤跳閘或是在該跳閘的時候根本不跳。
ZLDL-HPD-1000多功能諧波保護器的優良特性
◆應用頻段寬
ZLDL-HPD-1000能吸收各種頻率各種能量的諧波干擾。自動消除對用電設備產生的隨機高次諧波和高頻噪聲、脈沖尖峰、電涌等干擾。
◆高可靠性
ZLDL-HPD-1000無源并聯在電路中，導軌安裝，將諧波消除在發生源o隨時跟蹤電壓波形，矯正因諧波影響而產生畸變的電壓波形。
◆保障設備運行
ZLDL-HPD-1000本身不耗電，而且采用諧波保護減少了儀器設備的故障率和機器誤操作，全面克服了由于諧波污染導致用電裝置電能利用效率降低，故障率高的問題，保障了設備的安全運行。
◆經久耐用，安全可靠
ZLDL-HPD-1000采用超微晶合金材料與特別電路，航空鋁材和工程塑料一體的外殼，接線端子進行了專門設計的耐高溫處理，無需日常維護。
